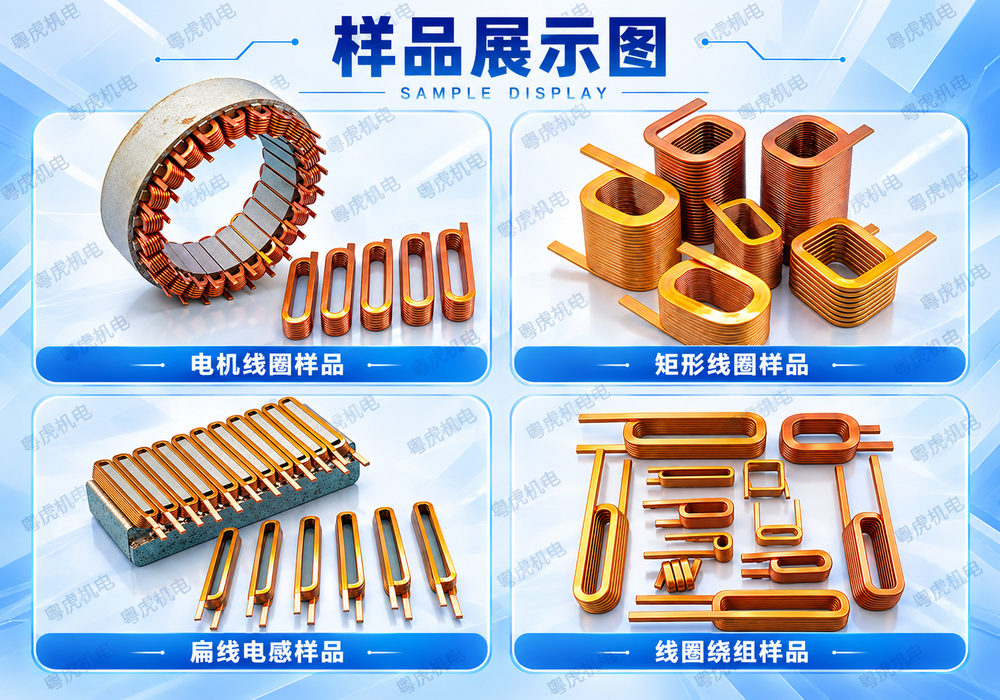

浏览器自带分享功能也很好用哦~设备生产样品：
一、设备描述：
以前的扁平线绕线机，因为要将扁平线沿纵向曲折，对内径 R 部造成极大的负荷，导致线材厚度膨胀，裂纹，回弹等问题，从而无法保证线圈的形状及品质的稳定。
本设备，运用多年积累的绕线秘诀，切实保证了线圈的稳定（厚度与曲折精度）。
特别是极粗线的场合、通过提高线圈内面的精度，有力地保证了后道组装时与磁芯的安装配合。
二、设备技术参数：
设备型号 | YH-002扁平立绕机 |
可加工载面 | 小于等于15平方毫米（标准绕线） |
最大的宽厚比 | 小于等于15倍（线材宽除厚） |
最小线材厚度 | 大于等于0.25mm |
最大线材厚度 | 小于等于6mm |
最小线材宽度 | 大于等于1.0mm |
最大线材宽度 | 小于15mm |
最小内径 | 2倍线宽，最小3mm |
最大内径 | 理论不限制，目前最大做到200*200mm |
最小圈数 | 大于0.25圈 |
最大圈数 | 理论不受限制 |
折弯节拍 | 2秒一圈 |
送线轮组数 | 3组 |
送线长度 | 无限 |
折角伺服 | 三洋0.4KW |
送料伺服 | 三洋1.8KW |
伺服总功率 （KW) | 2.2KW |
最大送线速度：（米/分钟） | 60米 |
送线精度：（毫米） | 0.1± |
可支持程序数量 | 10000 |
界面语言 | 中/英 |
接入电压 | 220V（可以根据客户要求选配） |
机器运行电压 | 220V |
自动送线架电机功率：(千瓦) | 400W |
电容量 (KVA) | 10 KVA |
使用气压 | 0.6≤P≤1.0MPa |
机器重量：(千克) | 460KG |
机器尺寸：（长*宽*高）mm | 1200*970*1700mm |
自动送线机最大承重：(千克) | 50KG |
CNC控制系统 | 控制屏 |
系统控制板 | |
格式编程 | |
CNC折弯机专用系统 |
备注：根据客户的样品的要求设备参数有可能变动外形尺寸和伺服大小，设备参数提供参考
设备生产样品：
一、设备描述：
以前的扁平线绕线机，因为要将扁平线沿纵向曲折，对内径 R 部造成极大的负荷，导致线材厚度膨胀，裂纹，回弹等问题，从而无法保证线圈的形状及品质的稳定。
本设备，运用多年积累的绕线秘诀，切实保证了线圈的稳定（厚度与曲折精度）。
特别是极粗线的场合、通过提高线圈内面的精度，有力地保证了后道组装时与磁芯的安装配合。
二、设备技术参数：
设备型号 | YH-002扁平立绕机 |
可加工载面 | 小于等于15平方毫米（标准绕线） |
最大的宽厚比 | 小于等于15倍（线材宽除厚） |
最小线材厚度 | 大于等于0.25mm |
最大线材厚度 | 小于等于6mm |
最小线材宽度 | 大于等于1.0mm |
最大线材宽度 | 小于15mm |
最小内径 | 2倍线宽，最小3mm |
最大内径 | 理论不限制，目前最大做到200*200mm |
最小圈数 | 大于0.25圈 |
最大圈数 | 理论不受限制 |
折弯节拍 | 2秒一圈 |
送线轮组数 | 3组 |
送线长度 | 无限 |
折角伺服 | 三洋0.4KW |
送料伺服 | 三洋1.8KW |
伺服总功率 （KW) | 2.2KW |
最大送线速度：（米/分钟） | 60米 |
送线精度：（毫米） | 0.1± |
可支持程序数量 | 10000 |
界面语言 | 中/英 |
接入电压 | 220V（可以根据客户要求选配） |
机器运行电压 | 220V |
自动送线架电机功率：(千瓦) | 400W |
电容量 (KVA) | 10 KVA |
使用气压 | 0.6≤P≤1.0MPa |
机器重量：(千克) | 460KG |
机器尺寸：（长*宽*高）mm | 1200*970*1700mm |
自动送线机最大承重：(千克) | 50KG |
CNC控制系统 | 控制屏 |
系统控制板 | |
格式编程 | |
CNC折弯机专用系统 |
备注：根据客户的样品的要求设备参数有可能变动外形尺寸和伺服大小，设备参数提供参考
东莞粤虎机电设备有限公司是一家集研发、设计、制造、销售、服务于一体， 专业提供金属线材折弯设备解决方案的技术型企业。
